ข้อต่อทางกลสำหรับท่อ HDPE คืออะไร? ประเภท การเลือก และการติดตั้ง

ข้อต่อทางกลสำหรับท่อ HDPE คืออะไร?

เจ้าหน้าที่ซ่อมบำรุงมาถึงท่อส่งน้ำ HDPE ที่ถูกฝังไว้ซึ่งมีการรั่วไหลในร่องลึกที่เปียก ไม่มีเครื่องอิเล็กโทรฟิวชัน ไม่มีเครื่องกำเนิดไฟฟ้า และไม่มีพื้นที่เพียงพอที่จะเคลื่อนย้ายแท่นฟิวชันก้นหนัก ภายในหนึ่งชั่วโมง ทีมงานจะตัดส่วนที่เสียหายออก เลื่อนข้อต่อเชิงกล ขันโบลต์ให้แน่น และทดสอบแรงดันข้อต่อ นั่นคืองานหลักของข้อต่อทางกลสำหรับท่อ HDPE

คำตอบสั้นๆ ก็คือ: ข้อต่อทางกลสำหรับท่อ HDPE เป็นอุปกรณ์เชื่อมต่อแบบไม่หลอมรวมซึ่งจะต่อปลายท่อทั้งสองเข้าด้วยกันโดยการหนีบไว้รอบด้านนอกของท่อ โดยจะใช้ซีลยาง ตัวเรือนแข็ง และองค์ประกอบการขันเชิงกล เช่น แหวนสลัก น็อตเกลียว หรือส่วนการอัด พื้นผิวท่อ HDPE ไม่ละลาย และไม่จำเป็นต้องใช้ไฟฟ้าในการเชื่อม

การมีเพศสัมพันธ์ทางกลไม่ได้สร้างผนังท่อเสาหิน แต่จะสร้างข้อต่อเชิงกลแบบปิดผนึกซึ่งจะถ่ายเทแรงดันผ่านการซีลและถ่ายเทแรงตามแนวแกนผ่านแรงเสียดทาน เกลียว หรือรูปแบบการล็อคเชิงบวก ความแตกต่างดังกล่าวมีความสำคัญต่อพิกัดแรงดัน การติดตั้งแบบฝัง และการบำรุงรักษาระยะยาว

สิ่งนี้ทำให้ข้อต่อทางกลมีคุณค่าสำหรับงานซ่อมแซม ทางเบี่ยงชั่วคราว การเชื่อมต่อการเปลี่ยน และสถานการณ์ที่ไม่สามารถเชื่อมฟิวชันได้ ไม่ใช่วิธีแก้ปัญหาที่ถูกที่สุดสำหรับไปป์ไลน์ใหม่ที่ยาวนานเสมอไป แต่จะช่วยแก้ปัญหาชุดอื่นได้

ย่อหน้าด้านล่างนี้ครอบคลุมถึงประเภทข้อต่อหลัก ข้อควรพิจารณาเกี่ยวกับแรงดัน ขั้นตอนการติดตั้ง ข้อผิดพลาดทั่วไป และเกณฑ์การคัดเลือกในทางปฏิบัติโดยพิจารณาจากสิ่งที่เราเห็นภายในโรงงานท่อ HDPE และข้อต่อของเราเอง

ข้อต่อทางกลทำงานอย่างไรบนท่อ HDPE

ข้อต่อทางกลทุกตัวทำงานบนหลักการพื้นฐานเดียวกัน: การบีบอัดในแนวรัศมีจะสร้างการปิดผนึก และตัวข้อต่อจะยึดปลายท่อทั้งสองให้อยู่ในแนวเดียวกัน เมื่อผู้ติดตั้งขันน็อตหรือชุดสลักเกลียวให้แน่น ข้อต่อจะดันปะเก็นยางอย่างน้อยหนึ่งชิ้นเข้ากับผนังด้านนอกของท่อ HDPE เนื่องจาก HDPE เป็นเทอร์โมพลาสติก พื้นผิวท่อจึงเปลี่ยนรูปเล็กน้อยภายใต้แรงอัด ซึ่งช่วยให้ปะเก็นเติมเต็มความผิดปกติของพื้นผิวได้

ความแข็งแรงของข้อต่อขึ้นอยู่กับปัจจัย 3 ประการ ได้แก่ ปริมาณแรงอัดในแนวรัศมีบนซีล ความสามารถของตัวเรือนในการต้านทานการขยายตัวภายใต้แรงกดดัน และปริมาณแรงยึดตามแนวแกนระหว่างปลายท่อทั้งสอง

ความแตกต่างที่สำคัญคือแบบยับยั้งกับไม่ควบคุม ข้อต่อทางกลแบบจำกัดได้รับการออกแบบให้ต้านทานแรงดึงที่เกิดจากแรงดันภายใน การหดตัวจากความร้อน หรือการเคลื่อนที่ของพื้นดิน ข้อต่อแบบไม่มีการควบคุมอาจรักษาแรงดันในการทดสอบระยะสั้น แต่สามารถเลื่อนหลุดได้หากแรงในแนวแกนสูง สำหรับท่อแบบฝัง ให้ตรวจสอบเสมอว่าข้อต่อมีกลไกการยึดเกาะที่เป็นบวก หรือจำเป็นต้องใช้บล็อกแรงขับหรือไม่

เนื่องจากท่อ HDPE ขยายตัวและหดตัวตามอุณหภูมิที่เปลี่ยนแปลง การออกแบบข้อต่อทางกลจึงต้องยอมให้มีการเคลื่อนตัวตามแนวแกนเล็กน้อย หรือต้องยับยั้งการติดตั้งโดยรอบ นี่เป็นสิ่งสำคัญอย่างยิ่งในท่อเหนือพื้นดินที่สัมผัสกับแสงแดดโดยตรง

ข้อต่อทางกลประเภทหลักสำหรับท่อ HDPE

ข้อต่อทางกลไม่ใช่กลุ่มผลิตภัณฑ์เดียว มีการออกแบบทั่วไปอย่างน้อยสี่แบบที่ใช้กับท่อ HDPE: ข้อต่อแบบปลอกอัด การเชื่อมต่อแบบหน้าแปลน ข้อต่อแบบเกลียว และข้อต่อแบบแยกส่วนแบบเกลียว แต่ละประเภทมีตรรกะในการติดตั้ง ความจุแรงดัน และพฤติกรรมการบำรุงรักษาที่แตกต่างกัน

เมื่อเลือกประเภท ให้เริ่มต้นด้วยการเชื่อมต่อที่คุณต้องการจริงๆ หากคุณกำลังต่อปลายท่อ HDPE ธรรมดาสองปลาย ข้อต่อแบบปลอกอัดถือเป็นวิธีแก้ปัญหาที่ตรงที่สุด หากคุณกำลังเชื่อมต่อกับหน้าแปลนปั๊ม ให้ใช้อะแดปเตอร์หน้าแปลน หากคุณกำลังเชื่อมต่อกับส่วนประกอบโลหะที่เป็นเกลียว ให้ใช้ข้อต่อเปลี่ยนผ่านแบบเกลียว

ข้อต่อทางกลกับการเชื่อมแบบฟิวชั่น: ความแตกต่างที่สำคัญ

การเชื่อมแบบฟิวชั่นจะสร้างรอยต่อแบบเสาหินถาวรโดยการหลอมโมเลกุล HDPE เข้าด้วยกัน ข้อต่อแบบกลไกจะสร้างข้อต่อแบบแยกส่วนได้โดยการกดอีลาสโตเมอร์เข้ากับท่อ โดยทั่วไปฟิวชั่นเป็นตัวเลือกแรกสำหรับท่อส่งน้ำและก๊าซที่ถูกฝังใหม่ การมีเพศสัมพันธ์ทางกลมักจะเป็นทางเลือกที่เป็นประโยชน์มากกว่าสำหรับการซ่อมแซม งานฉุกเฉิน การเปลี่ยนภาพ และการติดตั้งที่ไม่สามารถนำอุปกรณ์ฟิวชันมาที่ไซต์งานได้

สำหรับท่อที่สามารถหลอมละลายได้ วิธีการต่อยังคงเป็นวิธีที่พบบ่อยที่สุด เนื่องจากไม่ต้องพึ่งอีลาสโตเมอร์ที่สามารถมีอายุได้ แต่ฟิวชันมีข้อจำกัดที่แท้จริง: ต้องใช้พลังงาน พื้นผิวที่สะอาดหรือแห้ง ผู้ปฏิบัติงานที่ได้รับการฝึกอบรม และพื้นที่ว่างเพียงพอรอบท่อ ข้อต่อทางกลได้รับการออกแบบมาโดยเฉพาะสำหรับสถานการณ์ที่ไม่มีเงื่อนไขเหล่านั้น

ควรเปรียบเทียบวิธีการฟิวชันด้วยตนเองก่อนที่จะเลือกโปรแกรมการเชื่อมแบบเต็มรูปแบบ ของเรา การเปรียบเทียบซ็อกเก็ตฟิวชั่นกับการเปรียบเทียบฟิวชั่นแบบก้น อธิบายว่าแต่ละกระบวนการเหมาะสมกับโครงการไปป์ไลน์จริงตรงไหน

โดยที่ข้อต่อทางกลเป็นตัวเลือกที่ต้องการ

ข้อต่อทางกลไม่สามารถทดแทนการเชื่อมฟิวชันทั้งหมดได้ สิ่งเหล่านี้เป็นโซลูชันที่ต้องการในชุดเงื่อนไขเฉพาะ เช่น การซ่อมแซมฉุกเฉิน ทางเบี่ยงชั่วคราว การเปลี่ยนผ่านวัสดุผสม การติดตั้งในพื้นที่จำกัด และการเชื่อมต่อกับอุปกรณ์ที่มีหน้าแปลน

ข้อต่อทางกลเป็นเรื่องปกติในการจ่ายน้ำในเขตเทศบาล เครือข่ายการชลประทาน แนวท่อสำหรับการทำเหมือง ท่อในกระบวนการทางอุตสาหกรรม และการใช้งานทางทะเล บริการอาคารยังใช้ประเภทข้อต่อทางกลสำหรับระบบระบายน้ำ HDPE และระบบกาลักน้ำ โดยเฉพาะอย่างยิ่งในกรณีที่การเข้าถึงการเชื่อมฟิวชั่นมีจำกัด

พิกัดแรงดันและขีดจำกัดทางวิศวกรรม

ข้อต่อทางกลที่เลือกอย่างถูกต้องสามารถรองรับระดับความดันปกติเดียวกันกับตัวท่อ HDPE ได้ ขีดจำกัดในทางปฏิบัติไม่เพียงแต่ซีลเท่านั้น แต่ยังรวมถึงความต้านทานของคัปปลิ้งต่อการดึงออกตามแนวแกนและการเคลื่อนตัวของท่อที่เกี่ยวข้องกับอุณหภูมิด้วย

SDR ของท่อมีอิทธิพลต่อเส้นผ่านศูนย์กลางภายนอกตามขนาดที่กำหนด แต่ที่สำคัญกว่านั้นคือจะส่งผลต่อความแข็งของผนังและปริมาณการบีบอัดในแนวรัศมีที่ท่อสามารถรับได้ ข้อต่อที่ออกแบบมาสำหรับ SDR 11 อาจใส่ได้กับ SDR 17 ด้วยเนื่องจากเส้นผ่านศูนย์กลางภายนอกเท่ากัน แต่ช่วงการบีบอัดของปะเก็นและพฤติกรรมการยึดเกาะแตกต่างกัน ตรวจสอบช่วงความหนาของผนังที่ระบุไว้บนฉลากข้อต่อเสมอ

อัตราแรงดันเพียงอย่างเดียวไม่ได้บอกคุณว่าคัปปลิ้งถูกจำกัดไว้หรือไม่ ข้อต่อทางกลที่ไม่มีการจำกัดสามารถรักษาแรงดันในการทดสอบแบบสถิตได้ แต่จะล้มเหลวเมื่อท่อหดตัวเนื่องจากสภาพอากาศหนาวเย็นหรือเมื่อการเคลื่อนไหวของดินดึงข้อต่อออกจากกัน สำหรับท่อแบบฝัง ให้ใช้ข้อต่อแบบจำกัด ระบบพุกภายนอก หรือบล็อกแรงขับ

อุณหภูมิยังเปลี่ยนแปลงพฤติกรรมระยะยาวของ HDPE ที่อุณหภูมิการทำงานสูงขึ้น แรงดันใช้งานที่อนุญาตจะลดลง เมื่อระบบทำงานที่อุณหภูมิสูงกว่า 20°C ให้เลือกผนังท่อที่หนาขึ้น และยืนยันว่าวัสดุปะเก็นในข้อต่อเชิงกลได้รับการจัดอันดับตามอุณหภูมิของของเหลว ปะเก็น EPDM ใช้กับน้ำได้ทั่วไป แต่ไม่เข้ากันกับไฮโดรคาร์บอนและสารเคมีบางชนิด

ผลิตภัณฑ์เกลียวและการบีบอัดสำหรับการเชื่อมต่อทางกล

จากโปรแกรมการผลิตของเราเอง ตระกูลการเชื่อมต่อทางกลที่เกี่ยวข้องมากที่สุดสองกลุ่มคือข้อต่อเกลียว HDPE และข้อต่ออัด PE/PP สิ่งเหล่านี้เป็นส่วนเสริม: ข้อต่อแบบเกลียวจะใช้เมื่อจุดเชื่อมต่อมีเกลียว BSP หรือ NPT ในขณะที่ข้อต่อแบบอัดจะใช้เมื่อข้อต่อต้องการการเชื่อมต่อแบบปลั๊กธรรมดาโดยไม่มีความร้อน

ในฐานะผู้ผลิตท่อและข้อต่อ เราขึ้นรูปหรือหล่อเกลียวเข้ากับตัว PE100 โดยตรง วิธีนี้จะช่วยหลีกเลี่ยงการผสมเม็ดมีดโลหะที่แยกจากกันในส่วนที่เปียก ช่วยให้ข้อต่อเบาขึ้น และทำให้ผู้ติดตั้งมีรูปทรงเกลียวที่สะอาดสำหรับการซีล ข้อต่อสวมอัดในช่วง PE/PP ทำงานโดยใช้หลักการทางกลที่คล้ายกัน: ใส่เม็ดมีดเข้าไปในปลายท่อ ขันฝาปิดให้แน่น และโอริงหรือปะเก็นถูกบีบอัดบนผนังท่อ

ผลิตภัณฑ์ทั้งสองตระกูลสามารถแก้ไขปัญหาการติดตั้งได้จริง ผู้รับเหมาที่เชื่อมต่อสายโพลีเอทิลีนเข้ากับปั๊มสแตนเลสสามารถใช้อะแดปเตอร์เกลียวตัวผู้ในด้าน HDPE และหน้าแปลนหรือข้อต่อเกลียวมาตรฐานที่ด้านอุปกรณ์ ทีมบำรุงรักษาที่ซ่อมแซมท่อส่งน้ำแรงดันต่ำโดยไม่ต้องใช้อุปกรณ์ฟิวชันสามารถใช้ข้อต่อท่ออัด PE/PP และทำงานให้เสร็จภายในไม่กี่นาที

อะแดปเตอร์เกลียวตัวผู้ HDPE สำหรับการเชื่อมต่อท่อที่ทนต่อการกัดกร่อน อะแดปเตอร์นี้เชื่อมต่อท่อ HDPE เข้ากับอุปกรณ์โลหะแบบเกลียว ทนทานต่อสารเคมีและซีลกันรั่ว การออกแบบให้มีน้ำหนักเบาทำให้การติดตั้งง่ายขึ้น ทำให้เหมาะสำหรับระบบวัสดุผสม ดูผลิตภัณฑ์ →

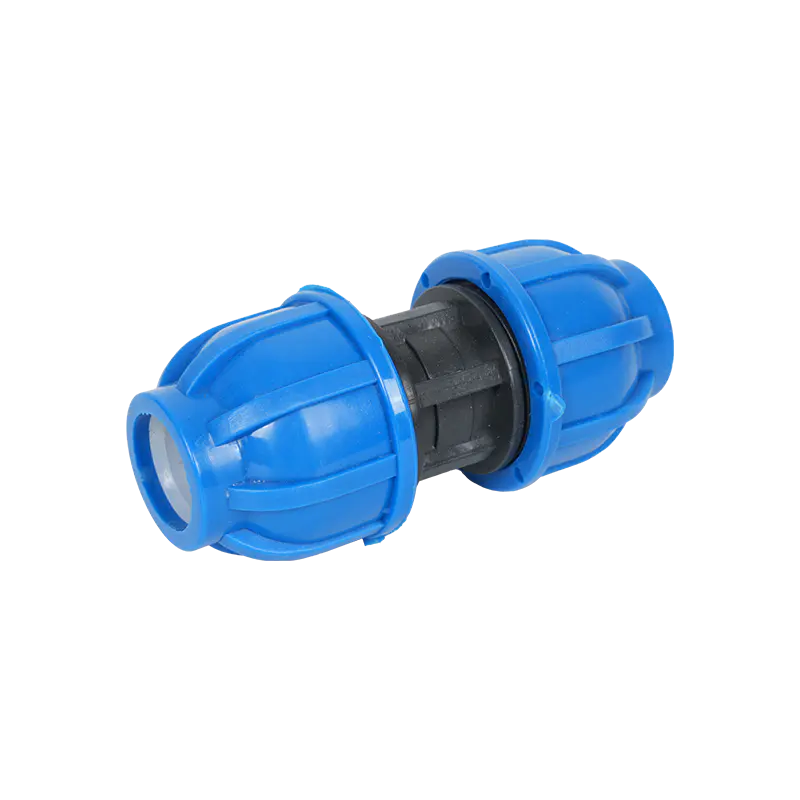

ซ็อกเก็ตการบีบอัด PE/PP สำหรับการต่อท่อโดยไม่ต้องใช้เครื่องมือ เต้ารับนี้เชื่อมต่อกับท่อที่มีเส้นผ่านศูนย์กลางเดียวกันโดยไม่ต้องเชื่อมหรือหลอมความร้อน โดยใช้กลไกการบีบอัดเพื่อให้พอดีและป้องกันการรั่วซึม เหมาะสำหรับงานด้านน้ำ แก๊ส และการชลประทานที่ต้องการการซ่อมแซมอย่างรวดเร็ว ดูผลิตภัณฑ์ →

ขั้นตอนการติดตั้งข้อต่อทางกลทีละขั้นตอน

การติดตั้งข้อต่อแบบกลไกที่เร็วที่สุดยังคงล้มเหลวหากการเตรียมท่อไม่ดี เนื่องจากแมคคานิคอลซีลขึ้นอยู่กับแรงอัดกับพื้นผิวด้านนอก ปลายท่อจึงต้องถูกตัดให้สะอาด ลบมุม ทำความสะอาด และสอดเข้าไปในความลึกที่ถูกต้อง

1. ตรวจสอบเส้นผ่านศูนย์กลางภายนอกของท่อ ความหนาของผนัง และ SDR ก่อนที่จะเลือกข้อต่อ อย่าถือว่าขนาดที่ระบุนั้นเพียงพอ
2. ตัดท่อ HDPE แบบสี่เหลี่ยมโดยใช้เครื่องตัดท่อ เลื่อยมือพร้อมกล่องตุ้มปี่ หรือเครื่องตัดแบบล้อ หลีกเลี่ยงการตัดเกลียวหยาบซึ่งจะทำให้ปะเก็นเสียหาย
3. ลบมุมหรือลบคมขอบด้านนอกของปลายท่อ การลบมุม 15 ถึง 30 องศาช่วยให้ท่อเลื่อนเข้าไปในปะเก็นได้โดยไม่กลิ้งออกจากตำแหน่ง
4. ทำความสะอาดพื้นผิวด้านนอกของท่อ ขจัดโคลน จาระบี เศษ PE ที่หลุดร่อน และความชื้นบนพื้นผิวออกจากบริเวณที่จะสัมผัสกับปะเก็น
5. ตรวจสอบเครื่องหมายความลึกของการแทรกบนตัวข้อต่อ หากไม่มีเครื่องหมาย ให้วางปลายท่อทั้งสองข้างไว้ข้างกัน แล้ววัดความลึกก่อนประกอบ
6. ถอดแยกชิ้นส่วนข้อต่อให้เพียงพอเพื่อเลื่อนตัวเรือน แหวนอัด และปะเก็นไปบนท่อตามลำดับที่ถูกต้อง
7. สอดปลายท่ออันแรกจนเต็มความลึก จากนั้นสอดปลายท่ออันที่สองจนกระทั่งทั้งสองอยู่ในตำแหน่งที่ถูกต้องภายในปลอก
8. ขันโบลต์หรือน็อตด้วยมือให้แน่น จากนั้นใช้ประแจปอนด์ขันให้แน่นในลักษณะขวาง อย่าขันด้านใดด้านหนึ่งให้แน่นก่อนอีกด้านหนึ่ง
9. ตรวจสอบว่าท่อยังคงอยู่ในแนวเดิมและช่องว่างระหว่างปลายท่อเท่ากัน ช่องว่างด้านเดียวสามารถลดประสิทธิภาพการซีลได้
10. ทดสอบแรงดันข้อต่อช้าๆ ตามแรงดันการทำงานของระบบ สังเกตการรั่วของข้อต่อระหว่างการระงับแรงดันเริ่มแรก และอีกครั้งหลังการรักษาเสถียรภาพทางความร้อน

หากคัปปลิ้งใช้ข้อกำหนดแรงบิด ให้ปฏิบัติตามนั้น การขันแน่นเกินไปอาจทำให้ผนังท่อ PE บดหรืออัดปะเก็นให้อยู่ในตำแหน่งที่ไม่ถูกต้อง การขันให้แน่นจะทำให้ซีลไม่ได้เตรียมพร้อมสำหรับแรงดันในการให้บริการ ประแจทอร์คเป็นการลงทุนเพียงเล็กน้อยเมื่อเทียบกับค่าใช้จ่ายในการขุดข้อต่อแบบฝัง

ข้อผิดพลาดทั่วไปและความเสี่ยงในการจัดซื้อจัดจ้าง

ความล้มเหลวของข้อต่อทางกลส่วนใหญ่บนท่อ HDPE ไม่ได้เกิดจากการออกแบบข้อต่อที่ไม่ดี สิ่งเหล่านี้มาจากขนาดที่ไม่ถูกต้อง การเตรียมพื้นผิวที่ไม่ดี การขันแน่นไม่เท่ากัน หรือใช้ข้อต่อที่ไม่มีการจำกัดบนท่อที่ต้องการการยึดตามแนวแกน ปัญหาเหล่านี้สามารถหลีกเลี่ยงได้เมื่อผู้ติดตั้งถือว่าข้อต่อทางกลเป็นส่วนประกอบที่มีความแม่นยำมากกว่าการใช้แคลมป์

เมื่อซื้อข้อต่อแบบกลไกจากผู้ผลิต โปรดสอบถามช่วงความหนาของผนัง ข้อกำหนดแรงบิด สารประกอบปะเก็น และใบรับรองการทดสอบแรงดันที่แน่นอน ซัพพลายเออร์ที่ไม่สามารถตอบคำถามสี่ข้อนี้ได้ไม่ได้ให้ข้อมูลที่เพียงพอสำหรับการติดตั้งที่ปลอดภัย

รายการตรวจสอบการเลือกข้อต่อทางกลสำหรับท่อ HDPE

รายการตรวจสอบสั้นๆ ช่วยให้ทีมวิศวกรเปรียบเทียบข้อเสนอได้โดยไม่ต้องอาศัยชื่อแบรนด์หรือคำอธิบายที่คลุมเครือ ควรตอบคำถามเดียวกันนี้สำหรับข้อต่อทางกลทุกตัวก่อนที่จะได้รับอนุมัติสำหรับโครงการ

• ท่อ OD และความหนาของผนัง: จับคู่คัปปลิ้งกับขนาดท่อ PE ที่แน่นอน ไม่ใช่แค่ DN
• ระดับความดัน: ยืนยันว่าอัตราแรงดันของข้อต่อเท่ากับหรือเกินแรงดันใช้งานที่ต้องการที่อุณหภูมิการทำงานจริง
• ความต้านทานโหลดปลาย: ตรวจสอบว่าคัปปลิ้งถูกจำกัดไว้หรือไม่ และยังจำเป็นต้องมีการบล็อกแรงขับหรือไม่
• ความเข้ากันได้ของปะเก็น: ตรวจสอบว่าอีลาสโตเมอร์เข้ากันได้กับของเหลว อุณหภูมิ และการสัมผัสสารเคมี
• พื้นที่ในการประกอบ: ตรวจสอบว่าลูกเรือสามารถเข้าถึงโบลต์หรือน็อตได้ และใช้ประแจทอร์ครอบๆ ท่อที่ติดตั้ง
• การตรวจสอบและทดสอบ: ยืนยันว่ามีเครื่องหมายการเชื่อมต่อ บันทึกการทดสอบ และเอกสารประกอบการติดตั้งให้มาพร้อมกับแต่ละชุด
